老化架的安全保護措施

老化架的安全保護措施

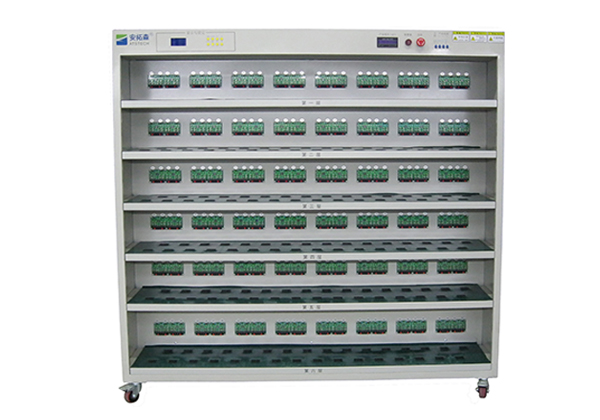

老化架主要是對高性能電子產品仿真出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要實驗設備、是各生產企業提高產品質量和競爭性的重要生產流程，該設備廣泛應用于電源電子、電腦、通訊、生物制藥等領域。

1、老化架控制系統及安全保護措施：

A、電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。

控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。

B、老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。

a.動切斷循環風機、電熱等電源；老化架自行降溫，繼續老化，待總老化時間到，黃色警示燈亮起，告知老化完畢；

b.產品超溫保護控制。在溫度超過產品老化溫度上限時，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂鳴器報警、紅色警示燈亮起。溫度正常自動恢復供電；

c.加熱器PID閉環控制。采用SSR配套使用，溫度到達設定溫后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性高；

C、具有多重保護功能，安全可靠。

a、電熱防干燒，風機故障或風管內溫度過高時自動切斷整個電源，同時警報器報警；

b、電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動；

c、加熱器防MC粘連設計。SSR無觸點關斷，無機械動作、損耗，杜絕一切意外；

d、老化架加熱器連接采用耐高溫線材，300OC不燃燒；

e、室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破；

f、庫體采用難燃保溫材料，保溫性能好，安全系數高；

g、超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。

2、老化架空氣調節系統：

風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準。

A、老化架熱風循環風系統采用下送上回循環概念，大容量風機強制運風；

B、風力分為排風系統和循環風系統。兩套系統獨立工作；

C、老化架排風系統為室內溫度超過產品所需要溫度時將室內多余熱量排至室外；

D、老化架排風系統采用風道與風機相結合設計概念，循環風機不停地給房間空氣做對流循環運動；保證室內溫度均勻性；

E、老化架加熱器安裝于老化架頂部。采用PID閉環控制，溫度達到產品所需要溫度后，根據室外內溫度動態自動調節電熱輸出功率，充分提高室內溫度的精度。
