電子負載充電樁測試方案

隨著電動汽車的不斷發展，充電樁的需求在不斷加大。以前充電樁的測試一般選用實踐環境測驗法，現在有些廠家也會選擇電子負載對充電樁進行測試，但在測試過程中，工程師可能會遇到以下情況：當使用電子負載的CV模式時，如果以充電樁最低充電電壓作為CV模式帶載參數值，并且逐漸把電壓加載至700V，那測試過程中很可能會瞬間加載很大的電流值(為了讓負載盡快穩定在700V，電流爬升速度較快)。如果電流過沖時間較長，幅值較大，就會導致充電樁過電流保護。針對這個問題，安拓森新推出的ATS8511系列高性能大功率可編程直流電子負載，可以很好的解決工程師的這個煩惱。

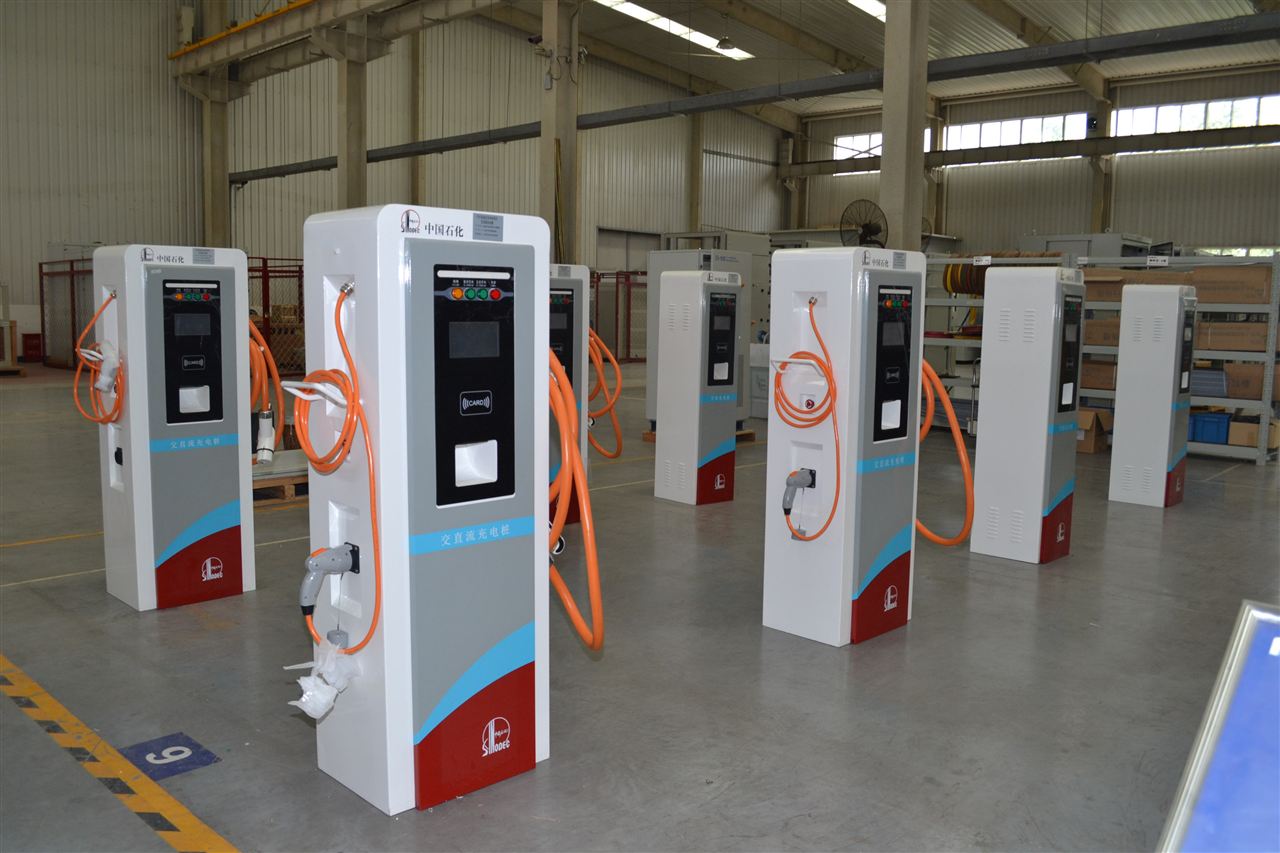

直流充電樁測試應用

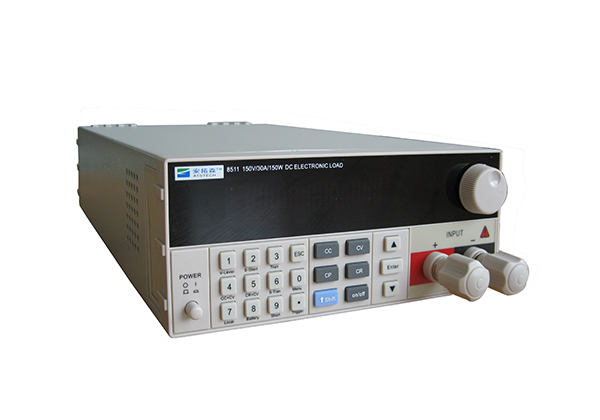

ATS8511系列電壓范圍為150V/600V/1200V,可滿足充電樁參數要求，同時具有CV+CC復合操作模式，可限制突破電流。當測試過程中出現過流導致充電樁無法啟動時，工程師只需通過此模式的參數設定，在CV拉載的同時限定內部電流的調整不超過充電樁的過流保護點，就可以有效解決該問題。

由于直流充電樁為模塊化組合，功率較為靈活，這要求測試儀器的功率也可以靈活組合。ATS8511系列支持CV模式主從并聯，通過多臺并聯可精準對接測試需求容量，功率最高可達600KW。并機后所有操作只需在主機面板上設定，主機自動分配給從機，且可保證高性能表現，便于維護，節約成本。同時內置多種通訊接口(LAN/USB/RS232/GPIB)，方便用戶對產品進行遠程控制，進行各種測試。

直流充電樁的輸出端與電動車蓄電池組相連接，工作中通過檢測蓄電池組端電壓來調節充電參數。目前蓄電池組常見的電壓等級有450V及950V，電子直流充電樁測試解決方案中，采用在直流充電樁輸出端接入高壓直流電源的方式來提供這一高壓量。ATS8511寬范圍高壓可編程電源的輸出電壓等級有600V及1200V的型號， ATS8511寬范圍可編程大功率直流電源具備500V、750V及1000V的輸出電壓。用戶可以在豐富的產品線上選擇適合的產品。

安拓森直流充電樁測試方案采用模塊化結構，系統操作高效快捷，具有全面的保護功能，超高的精準量測，能滿足不同型號的充電樁的測試需求。
