LED電源測試中電子負載的誤區有哪些？

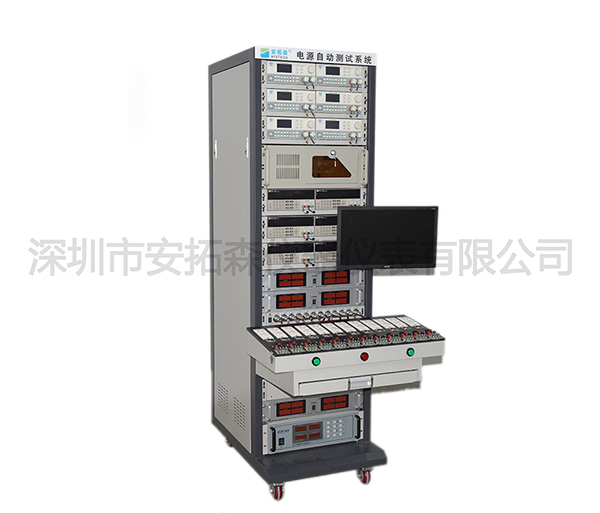

想要提高LED電源的測試效率，最快捷簡便的方法就是選擇恰當?shù)碾娮迂?fù)載。如果對電子負載的知識不夠熟悉，或者熟練度不夠無法掌握的話，很可能會造成測試結果的置信度下滑，從而影響到產品的質量，嚴重的還會引發事故。本文主要講述電子負載CV的原理，并對LED電源測試系統的一些誤區進行介紹。

直流電子負載的CV模式帶載，是LED電源測試的基礎。CV，便是恒定電壓，但負載只是電流拉載的設備，自身不能提供恒定電壓，因此，所謂的CV，僅僅是通過電壓負反饋電路，來伺服LED電源輸出電流的變化，使LED輸出電容上的電荷平衡，進而達到恒定電壓的目的。因此，決定CV精度的核心因素有2個：負載帶寬和LED電源輸出電容的大小

當LED電源輸出電流的紋波頻率很高時，如果負載帶寬不足，便無法伺服電流變化，而引發震蕩，當震蕩發生時，負載輸入電壓急劇變化，LED輸出電容便進行頻繁的大電流充放電，此時所檢測的電流紋波，將遠大于LED電源穩態工作時的實際電流紋波。

當負載帶寬不足時，如果LED電源的輸出電容足夠大，那么震蕩幅度也能控制在可接受的范圍內，但遺憾的是，LED電源的價格競爭非常激烈，輸出電容容量普遍不足，因此，對LED電源進行測試，對負載帶寬要求非?？量?。

負載的帶寬指標，廠家都不會直接標示，只能參考另外一個指標：滿量程電流上升時間，很顯然，滿量程電流上升時間越小，說明負載的帶寬越高。負載帶寬越高，對LED電源輸出電容的要求就越低，一般而言，10uS滿量程電流上升時間的負載，能滿足大多數LED電源的測試需要，但從理論上說，任何負載在CV模式下，都有震蕩的可能，在此情況下，當LED輸出電容不變的情況下，負載帶寬越高，震蕩幅度也就越小，測試結果置信度就越高，因此，用戶在使用電子負載進行測試時，必須密切關注負載輸入電壓紋波Vpp的變化，一旦其超出范圍，整個測試結果便不再可信，此點非常重要，用戶必須謹記。

在CV模式下，恒定的是電壓，而電流紋波通常是非常大的，而負載為提高測試效率，數據刷新頻率往往較高，因此數據跳動很大，很多用戶以此來判定負載是否適合進行LED測試，其實這是一個非常嚴重的誤區，數據的穩定與否，其實是非常容易實現的，只需要加大數據濾波的時間測度就可以實現，很短低端電子負載，因?yàn)闇y(cè)量精度低，因此不得不進行大時間尺度的濾波，卻反而因禍得福，使數據看似更穩定，其實這是一個假象。要實現準確測量，根本的方法只能是提高采樣率，不提高采樣率，這樣的測量結果就置信度非常低，可能引發嚴重的質量事故。  移動電源老化設備_電源老化測試架

綜合以上分析，LED電源測試，對負載有嚴酷的要求，主要有以下要點：

1、滿量程電流上升時間，是保證準確帶載的根本，此值越低越好;

2、數據采樣率，是保證準確測量的根本，此值越高越好;

3、Vpp實時顯示，是判斷測量數據是否可信的根本;

4、濾波速度調節功能，是能夠得到穩定電流數據的小手段;

最后，提請大家注意，市面上有一些負載，號稱是LED電源測試專用電子負載，其實是通用電子負載改頭換面而成，而且一般都是帶寬及采樣率不符合測試要求的電子負載改裝而成，其并沒有提高自身帶寬，因帶寬技術是負載的核心技術，與成本也有密切關系，很難提高，其往往通過3個途徑進行改進，使電流數據更穩定，但也更加不可信。

最簡單的辦法，加大濾波強度，強行使數據穩定。簡單使用此法，極易引發誤判，引發質量事故。

調整電壓反饋環，對電壓反饋信號進行強濾波，以減低電流震蕩幅度。此方法反其道而行，進一步減低負載帶寬，使不震蕩的情況與大幅震蕩的情況，都變成幅度小一些的震蕩。移動電源老化設備_電源老化測試架
