LED驅動電源常見難題

LED驅動電源常見難題　

為了節能省電，LED得到了很大的推行，但LED都需求有個電源驅動，其好壞會直接影響LED的壽數，因而如何做好一個LED驅動電源是LED電源描繪者的重中之重。本文分析了一些LED驅動電源的難題，期望能夠?qū)こ處煿┙o一點協助。

1、驅動電路直接影響LED壽命　

通常我們所說的LED驅動包括數碼驅動和類推驅動兩類，數碼驅動指數字電路驅動，包括數字調光操控，RGB全彩變幻等。類推驅動指類推電路驅動，包括AC恒流開關電源，DC恒流操控電路。驅動電路由電子元件組成，包括半導體元件，電阻，電容，電感等，這些元件都有運用壽數，任何一個器材失效都會致使整個電路的失效或許有些功用失效。 LED的運用壽數是5-10萬小時，按5萬小時算，接連點亮，有近6年的壽數。開關電源的壽數是很難到達6年的，市面上出售的開關電源質保期通常是2-3年，到達6年質保的電源是軍品級別的，價錢是通常電源的4-6倍，通常的燈具廠是很難承受的。所以LED燈具的毛病多為驅動電路毛病。

2、散熱難題　　

LED為冷光源，作業結溫不能超過限值，描繪時還要留必定余量。整個燈具的描繪要思考外形漂亮，裝置便利，配光，散熱等許多方面難題，要在許多要素中尋求平衡點，這樣全體的燈具才是最棒的.LED燈具的開展時刻不長，能夠?qū)W習的經歷不多，許多描繪都是不斷完善的。有些LED燈具廠家所用電源為外協或許外購，燈具描繪師對電源知道不多，給LED的散熱空間較大，給電源的散熱空間較小。通常是描繪好燈具后再找適宜的電源來配套，這樣就給電源的配套帶來必定的難度。常常碰到因燈具內部空間較小或許內部溫度較高，并且本錢操控較低，無法配到適宜電源。有些LED燈具廠有電源研制才干，在開端描繪燈具前期進行評價，電源的描繪同步進行，就能處理以上難題。在描繪中要歸納思考LED的散熱和電源的散熱，全體操控?zé)艟叩臏厣@樣才干描繪出較好的燈具。

3、電源描繪中的難題　　

a，功率描繪。盡管LED光效高，可是還有80-85%的熱能損耗，致使燈具內部有20-30度的溫升，若是室溫25度狀況，燈具內部就有45-55度，電源長時刻在高溫環境下作業，要確保壽命就必須加大功率余量，通常留到1.5-2倍的余量。

b，元件選型。燈具內部溫度45-55度狀況下，電源內部溫升還有20度左右，則元件鄰近的溫度要到達65-75度。有些元件在高溫狀況參數會飄移，還有些壽命會縮短，所以器材要挑選能在較高溫度長時刻運用的，特別注意電解電容和導線?！?/p>

c，電功能描繪。開關電源對準LED的參數描繪，主要是恒流參數，電流的巨細決議LED的亮度，若是批量電流差錯較大，則整批燈的亮度不均勻。并且溫度的改變也能致使電源輸出電流偏移。通常是批量差錯操控在+/-5%以內，才干確保燈的亮度共同.LED的正向壓降有誤差，電源描繪的恒流電壓規模要包括LED的電壓規模。多個LED串連運用時分，最小壓降乘以串連數量為下限電壓，最大壓降乘以串連數量為上限電壓，電源的恒流電壓規模要比這個規模稍寬些，通常上下限各留1-2V余量?！?/p>

d，PCB布板描繪.LED燈具留給電源的尺度較?。ǔ鞘请娫赐庵玫模栽赑CB描繪上需求較高，要思考的要素也多。安全間隔要留夠，需求輸入和輸出阻隔的電源，一次側電路和二次側電路需求耐壓1500-2000VAC，在PCB上至少要留夠3MM的間隔。若是是金屬外殼的燈具，則整個電源的布板還要思考高壓有些和外殼的安全間隔。若是沒有空間確保安全間隔狀況下就要運用其他辦法確保絕緣，比如在PCB上打孔，加絕緣紙，灌封絕緣膠等。別的布板還要思考熱量均衡，發熱元件要均勻分布，不能會集放置，防止部分溫度升高。電解電容遠離熱源，減緩老化，延伸運用壽數?！　?/p>

e，認證難題。目前國內還沒有對準LED燈具的規范，國家相關部分正在研討制定，國內出售的燈具認證是參照照明燈具的規范，外銷的是做CE或UL等認證，還有些參照國外的LED燈具規范來做。所以對準這種狀況，開關電源的描繪要一起滿意以上的這些規范是比擬艱難的，咱們只能對準不一樣的需求滿意不一樣的認證。

4、運用參數。　　

外購電源在挑選上主要看恒流和恒流的電壓規模。恒流值挑選為LED的規范電流偏下。電壓規模的挑選要適中，盡量不要挑選較大規模，防止功率的糟蹋。

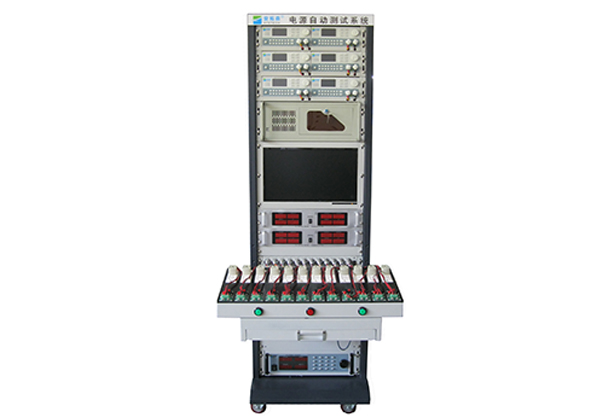

深圳市安拓森儀器儀表有限公司是一家專業致力于電源自動老化測試設備研發、生產、銷售和服務的高新技術企業。公司一直秉承以市場和客戶需求為導向，以技術創新為核心競爭力，以可靠的質量和優越的服務為保障的經營理念來服務客戶。主要產品包括：電源測試系統、開關電源測試系統、移動電源測試系統、LED電源測試系統、充電器測試系統、適配器測試系統、電源老化架、LED電源老化車、開關電源老化架、移動電源老化架等。
